DK-1743-VH-10

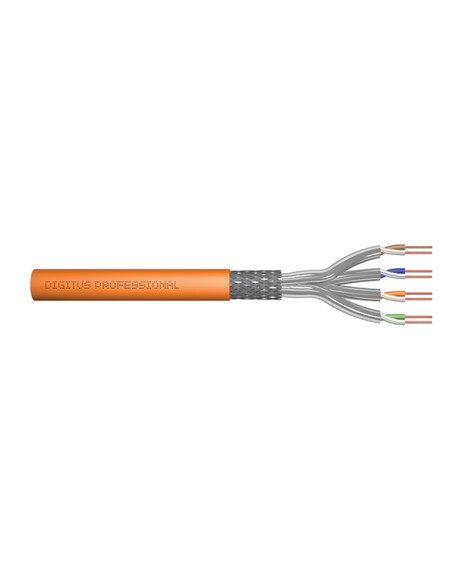

Bobina 1000m CAT 7 S-FTP Rigido Naranja, AWG23/1, CU
Adecuado para el cableado estructurado de obras en las áreas secundarias y terciarias. Conductor: AWG 23/1, alambre de cobre desnudo. Aislamiento: SFS-PE (revestimiento de polietileno espumado). Número total de conductores aislados: 8, trenzados en 4 pares. Código de colores: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco. Apantallado de cada par de cables: láminas de aluminio y poliéster, 100 % de cobertura
Características
- Propiedades físicas:
- Conductor: AWG 23/1, alambre de cobre desnudo
- Aislamiento: SFS-PE (revestimiento de polietileno espumado)
- Número total de conductores aislados: 8, trenzados en 4 pares
- Código de colores: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
- Apantallado de cada par de cables: láminas de aluminio y poliéster, 100 % de cobertura
- Apantallamiento completo: 50 % cubierta trenzada
- Cubierta externa: Sin halógenos (FRNC-C/LSZH-3)
- Grosor de la funda exterior: 0,7 mm nominal
- Colores: Naranja (RAL 2000)
- Propiedades mecánicas:
- Carga de tracción: 150 N máx.
- Radio de curvatura dinámico: 8 x AD mm min.
- Radio de curvatura estática: 4 x AD mm min.
- Rango de temperatura de transporte y almacenamiento: De -20 °C hasta +75 °C
- Rango de temperatura: De -20 °C hasta +60 °C
- Rango de temperatura de la instalación: De 0 °C hasta +50 °C
- Diámetro exterior: 7,3 mm nominal
- Resistencia a la llama: IEC 60332-3-24
- Propiedades eléctricas:
- Impedancia media: 100±5O hm a 1 - 600 MHz
- Capacidad: 40 pF/m nominal a 1 KHz
- Capacidad asimétrica (par de tierra): 1,6 pF/m máx. a 1 KHz
- Resistencia de aislamiento: 5 GOhm x km min.
- Resistencia de CC: 72 Ohm/km máx. (2 % máx. desequilibrio de resistencia)
- Resistencia de bucle: 147 Ohm/km máx. (2 % máx. desequilibrio de resistencia)
- Tensión de funcionamiento: 72 VCC máx.
- Pérdida por inserción: Grade 1 (CA-Type 1b)
- Retardo de fase: 450 nS/100 m máx.
- Retardo de propagación: 15 nS/100 m máx.
- Clase de separación: "d" de conformidad con la norma EN 50174-2
- NVP: 79%
- Gama: Cable de instalación de par trenzado
- Categoría: CAT 7
- Apantallamiento: S-FTP, pares reforzados con láminas de aluminio y malla
- CPR: Dca
- Longitud: 1000 m
- Colores: naranja
- Envoltura: LSOH
- Estructura del cable: 4 x 2 AWG 23/1, par trenzado sólido
