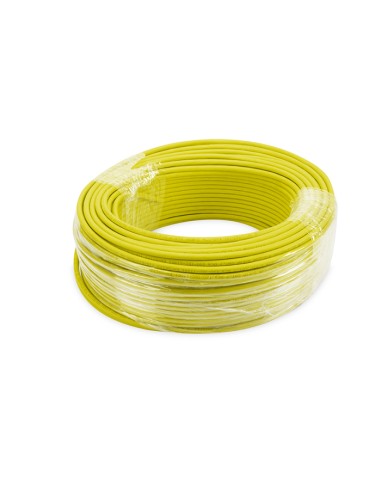

DK-1743-A-VH-1 Bobina 100m CAT 7A S-FTP Rigido Amarillo, AWG22/1, CU,Dca. Cable de instalación CAT 7A S-FTP, 1500 MHz Dca, AWG 22/1, anillo de 100 m, SX, amarillo. Estándares orientados al futuro y calidad superior para su red.
El cable de instalación DIGITUS Professional Cat.7A S/FTP se distingue por la siguiente construcción de cable 4x2x AWG22/1 y alcanza una frecuencia de transmisión de hasta 1500 MHz. La cubierta del cable sin halógenos cumple con las normas IEC 60332-3-24, FRNC-C, LSZH-3 y la euroclase del CPR Dca. El cable está indicado para el cableado estructurado en edificios del sector secundario y terciario. Cumple con las normas ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.
Características
- 10GBit Ethernet
- Frecuencia de transmisión 1500 MHz
- Certificado para enlaces permanentes
- compatibilidad con PoE Power over Ethernet
- euroclase del CPR Dca

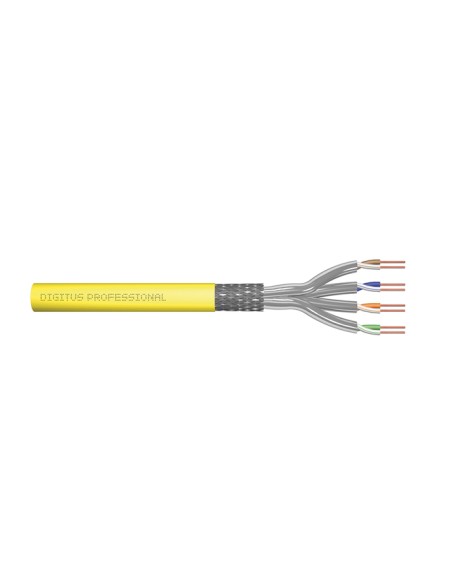

- Características físicas:
- Conductor: AWG 22/1, alambre de cobre desnudo
- Aislamiento: PE SFS (polietileno espumado)
- Número total de conductores aislados: 8, retorcidos por 4 pares
- Código de color: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
- Apantallamiento de los pares individuales: lámina de poliéster revestido de aluminio, cobertura 100 %
- Apantallamiento total: trenzado de cobre
- Cubierta: sin halógenos (FRNC-C/LSZH-3)
- Grosor de la cubierta: 0,6 mm nominal
- Color: amarillo (RAL 1016)
- Longitud: 100 m
- Características mecánicas:
- Carga de tracción: 150 N máx.
- Radio de curvatura dinámica: 8x AD mm mín.
- Radio de curvatura estática: 4x AD mm mín.
- Rango de temperatura de transporte y conservación: -20 °C a +75 °C
- Rango de temperatura de servicio: -20 °C a +60 °C
- Rango de temperatura de la instalación: 0 °C a +50 °C
- Diámetro exterior: 8,0 mm nominal
- Resistencia a la propagación de las llamas: IEC 60332-3-24
- Ausencia de halógenos y densidad de humos: IEC 60754-2 e IEC 61034
- Carga de fuego: 700 Mj/km
- Peso: 70 kg/km
- Características eléctricas:
- Impedancia media: 100±5 ohmios con 1-600 MHz
- Capacidad: 40 pF/m nominal @ 1 KHz
- Asimetría de capacidad (par-tierra): 1,6 pF/m máx. @ 1 KHz
- Resistencia de aislamiento: 5 GOhm x km mín.
- Resistencia de bucle: 147 ohmios/km máx. (2 % máx. desequilibrio de resistencia)
- Tensión de servicio: 72 VCC máx.
- Pérdida por inserción: Grade 1 (CA-Type 1b)
- Retraso de fase: 450 ns/100 m máx.
- Tiempo de propagación: 10 ns/100 m máx.
- Clasificación de segregación: «d» según EN 50174-2
- NVP: 75 %
- Gama: Cable de instalación de par trenzado
- Longitud: 100 m
- Categoría: CAT 7A
- Colores: amarillo
- Envoltura: LSOH
- Apantallamiento: S-FTP, pares reforzados con láminas de aluminio y malla
- Estructura del cable: 4 x 2 AWG 22/1, par trenzado sólido
