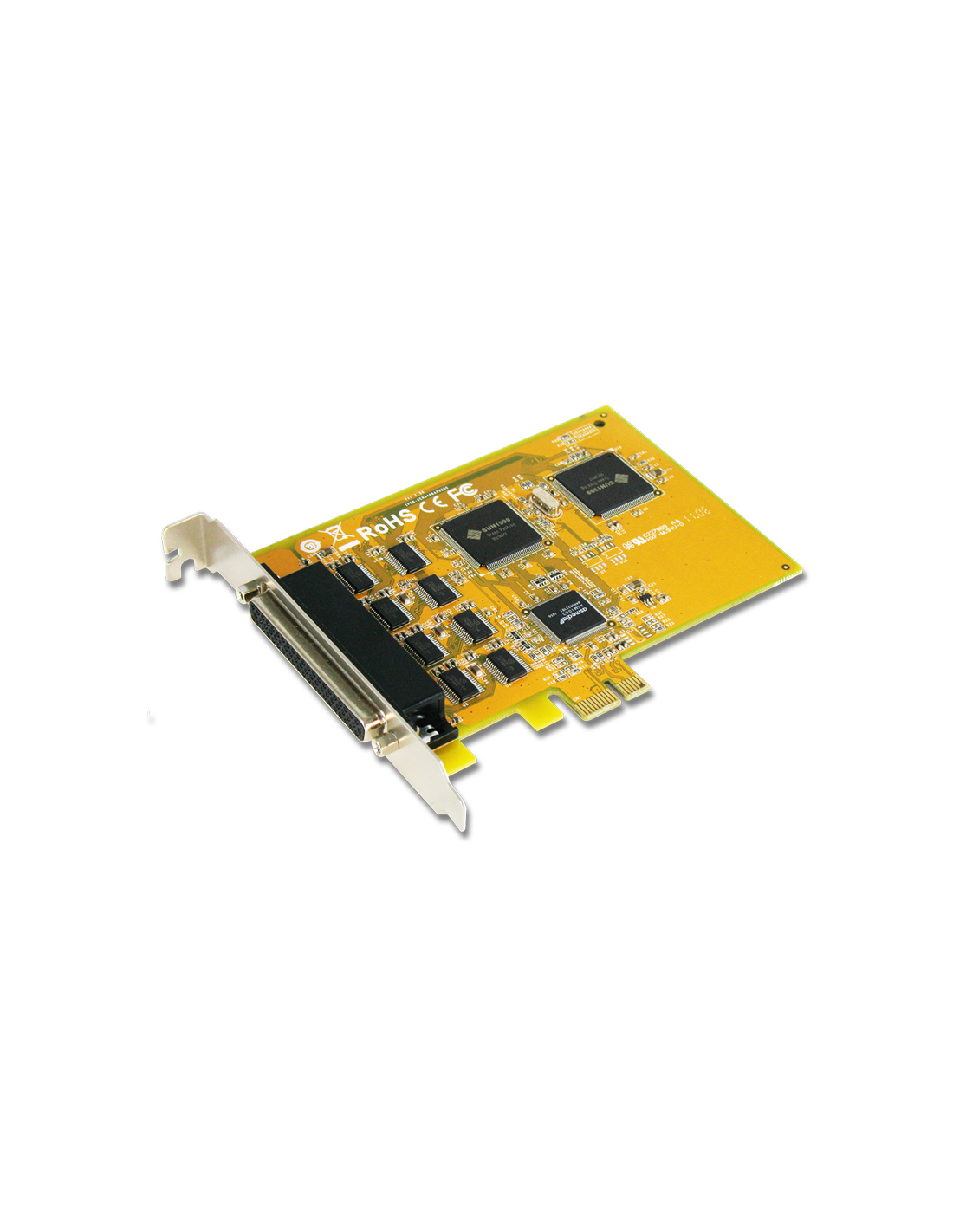

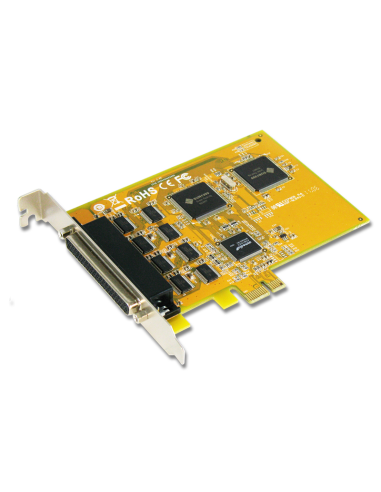

SER5466A
Tarjeta PCI Expres 8 Puertos RS-232 , Sunix
SUNIX SER5466A, las placas de comunicación serie PCI Express cumplen con la revisión de especificación base PCI Express 1.1. Es compatible con PCI Express x1, x2, x4, x8 y x16 lane Bus. La mayoría de las placas base de hoy en día no están equipadas con puertos serie o solo tienen un puerto serie. Con la placa serie PCI Express de SUNIX, los usuarios pueden agregar ocho puertos serie a su sistema, lo que les permite seguir usando dispositivos serie. La tarjeta SUNIX SER5466A tiene un búfer FIFO integrado de 128 bytes y es compatible con la especificación UART 16C950. Está diseñado con el controlador SUNIX UART, SUN1999 y también construido con muchas de las funciones y tecnologías avanzadas de SUNIX, lo que lo convierte en la mejor solución para aplicaciones de automatización comercial e industrial.
Características:
- Expande 8 puertos seriales RS-232 independientes con velocidades de comunicación de hasta 115,2 Kbps.
- Controlador UART integrado compatible con SUN1999 16C950 de alta velocidad.
- Diseñado para cumplir con la revisión 1.1 de la especificación básica de PCI Express.
- Admite claves de conector de bus PCI Express x1, x2, x4, x8, x16 (carril).
- Control de flujo automático de hardware en chip para garantizar que no se pierdan datos.
- La protección ESD de ± 15KV incorporada para todas las señales en serie cumple con el estándar IEC1000-4-2.
- Plug-n-Play, dirección de E/S e IRQ asignados por BIOS.
- Certificado por la aprobación CE, FCC, RoHS y Microsoft WHQL.
- Admite Microsoft Windows, Linux y DOS.
Descripción
|
| Descripción del producto |
Placa serie PCI Express RS-232 de 8 puertos |
Comunicación serial
|
| Interfaz |
RS-232 |
| Controlador |
SUNIX SUN1999 (compatible con UART 16C950) |
| Autobús |
PCI Express de un carril (x1) |
| Nº de Puerto |
8 puertos |
| IRQ y E/S |
Asignado por el sistema |
| FIFO |
128 bytes (hardware) |
| Señal |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, TIERRA |
| Tasa de baudios |
50 bps a 115,2 Kbps |
| bit de datos |
5,6,7,8 |
| bit de parada |
1,1.5,2 |
| Paridad |
Ninguno, Par, Impar, Espacio, Marca |
| Control de flujo |
Ninguno, Xon/Xoff, RTS/CTS |
| Proteccion |
±15KV Protección ESD para cada señal Modelo de cuerpo humano (HBM)
±15KV IEC1000-4-2 Descarga de espacio de aire
±8KV IEC1000-4-2 Descarga de contacto |
| conector para placa de circuito impreso |
DB62 hembra |
Asistencia al conductor
|
| Cliente Windows |
Windows XP/Vista/7/8.x/10 (X86/X64) |
| Servidor de windows |
Ventanas 2003/2008/2012/2016 (X64) |
| Windows incrustado |
XP integrado/POSReady 2009/POSReady/sistema integrado 2009 |
| linux |
Linux 2.x / 3.x / 4.x / 5.3 |
| DOS |
DOS |
| *UNIX |
FreeBSD/QNX/SCO OpenServer/SCO UnixWare/Solaris |
| * Sistema operativo IBM / 2 |
URDIMBRE 3/URDIMBRE 4 |
| "*" marcado como un sistema operativo compatible con el proyecto. Póngase en contacto con nosotros si tiene alguna otra necesidad. |
Aprobaciones regulatorias
|
| Hardware |
CE, FCC, VCCI, BSMI |
| Software |
Microsoft WHQL Windows
• Cliente de Windows: XP / Vista / 7 / 8.x / 10 (X86/X64)
• Servidor de Windows: 2003 / 2008 / 2012 / 2016 (X64) |
Ambiente
|
| temperatura de operacion |
0 a 60°C (32 a 140°F) |
| Operación Humedad |
5 a 95% HR |
| Temperatura de almacenamiento |
-20 a 85°C (-4 a 185°F) |
Dimensión
|
| Dimensión de PCB |
127 x 98 mm |
| Soporte |
Estándar 121 mm |
| Espacio entre corchetes |
1 |
