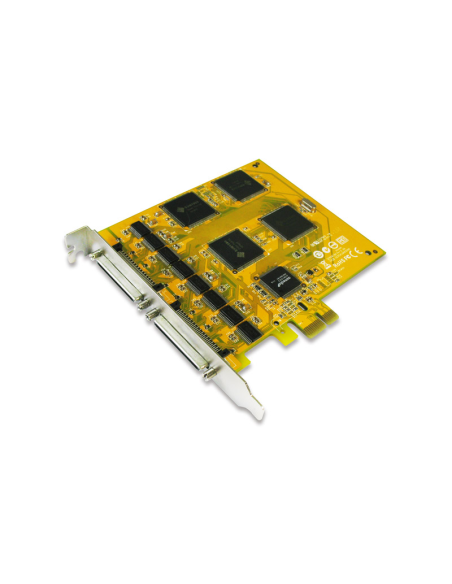

SER5416H
Tarjeta PCI Expres 16 Puertos RS-232 , Sunix
SUNIX SER5416H, las placas de comunicación serie PCI Express cumplen con la revisión de especificación base PCI Express 1.1. Es compatible con PCI Express x1, x2, x4, x8 y x16 lane Bus. La mayoría de las placas base de hoy en día no están equipadas con puertos serie o solo tienen un puerto serie. Con la placa serial SUNIX PCI Express, los usuarios pueden agregar 16 puertos seriales a su sistema, lo que les permite usar más dispositivos seriales. La tarjeta SUNIX SER5416H tiene un búfer FIFO integrado de 128 bytes y es compatible con la especificación UART 16C950. Está diseñado con el controlador SUNIX UART, SUN1999 y también construido con muchas de las funciones y tecnologías avanzadas de SUNIX, lo que lo convierte en la mejor solución para aplicaciones de automatización comercial e industrial.
Características:
- Expande 16 puertos seriales RS-232 independientes con velocidades de comunicación de hasta 921.6Kbps.
- Controlador UART integrado compatible con SUN1999 16C950 de alta velocidad.
- Diseñado para cumplir con la especificación base PCI Express Revisión 1.1
- Admite claves de conector de bus PCI Express x1, x2, x4, x8, x16 (carril).
- Control de flujo automático de hardware en chip para garantizar que no se pierdan datos.
- La protección ESD de ± 15KV incorporada para todas las señales en serie cumple con el estándar IEC1000-4-2.
- Plug-n-Play, dirección de E/S e IRQ asignados por BIOS.
- Certificado por la aprobación CE, FCC, RoHS y Microsoft WHQL.
- Admite Microsoft Windows, Linux y DOS.
Comunicación serial
| Interfaz |
RS-232 |
Señal |
TxD, RxD, RTS, CTS, DTR, DSR, DCD, TIERRA |
| Controlador |
SUNIX SUN1999
(compatible con UART 16C950) |
Tasa de baudios |
50bps ~921.6Kbps |
| AUTOBÚS |
PCI Express de un carril (x1) |
bit de parada |
1, 1.5, 2 |
| Nº de Puerto |
16 puertos |
Paridad |
par, impar, ninguno, marca, espacio |
| IRQ y E/S |
Asignado por el sistema |
Control de flujo |
Ninguno, Xon/Xoff, RTS/CTS |
| FIFO |
Hardware de 128 bytes |
Conector de placa de circuito impreso |
Mini SCSI 68 Hembra |
| Proteccion |
±15KV Protección ESD para cada señal Modelo de cuerpo humano (HBM)
±15KV IEC1000-4-2 Descarga de espacio de aire
±8KV IEC1000-4-2 Descarga de contacto |
Asistencia al usuario
| Cliente Windows |
XP / Vista / 7 / 8.x / 10 (X86/X64) |
| Servidor de windows |
2003/2008/2012/2016 (X64) |
| Windows incrustado |
XP integrado/POSReady 2009/POSReady/sistema integrado 2009 |
| linux |
Linux 2.x / 3.x / 4.x / 5.3 |
| DOS |
DOS |
| *UNIX |
FreeBSD/QNX/SCO OpenServer/SCO UnixWare/Solaris |
| * Sistema operativo IBM / 2 |
URDIMBRE 3/URDIMBRE 4 |
| "*" marcado como un sistema operativo compatible con el proyecto. Póngase en contacto con nosotros si tiene alguna otra necesidad. |
|
Aprobaciones regulatorias
| Hardware |
CE, FCC, VCCI, BSMI |
| Software |
Microsoft WHQL Windows
? Cliente de Windows: XP/Vista/7/8.x/10 (X86/X64)
? Servidor de Windows: 2003/2008/2012/2016 (X64) |
Ambiente
| temperatura de operacion |
0 a 60°C (32 a 140°F) |
| Operación Humedad |
5 a 95% HR |
| Temperatura de almacenamiento |
-20 a 85°C (-4 a 185°F) |
Dimensiones
| Dimensión de PCB |
120x110mm |
| Soporte |
Estándar 121mm |
| Espacio entre corchetes |
1 |
